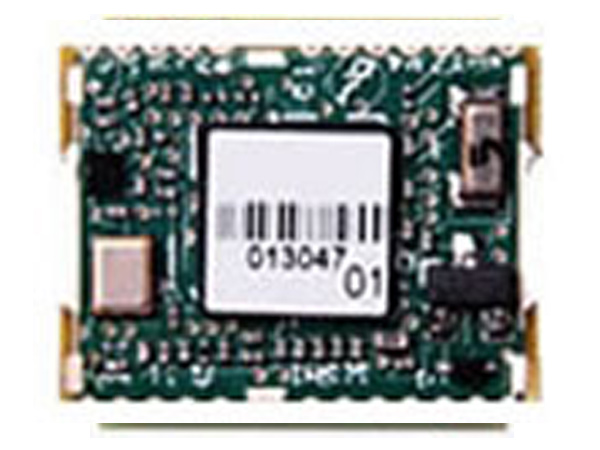

GPS/GNSSモジュール Condor C1216

LNAを実装したアクティブと
パッシブアンテナ対応の受信機

概要

コンシューマーと商業用測位アプリケーションのために、TrimbleのCondor C1216 GPS受信機モジュールはGPSチップセットのスマートな代替品となります。

Condor C1216受信機は、16.0mm x 12.2mm x 2.13mmパッケージによるパワフルな測位パフォーマンスに特徴があります。

このモジュールに24ある表面実装リフロー半田エッジキャスタレーションにより、コストがかかるI/OとRFコネクタを必要としない設計のインターフェースとなります。

Condor C1216は、シリアルポートとUSBポートからNMEAプロトコルの出入力、そしてPPS時刻出力のGPS受信機にL1周波を供給します。

C1216はローノイズフィルター(LNA)を基板に実装しており、アクティブとパッシブアンテナの両方と使用できます。

C1216は、オープンとショート回路のためアンテナ検出を内蔵しています。
デフォルトはアラートになっておりますが、コマンドでオフにすることもできます。
また25mAまで出力可能な2.8Vの基準出力が備わっています。
一流の測位パフォーマンスと最良の部材、そして最高品質基準を求めて、Condor C1216を選びましょう。

モデル C1011 C1216 C1722 C1919A C1919C C2626
寸法(mm)

10 x 10

12 x 16 17 x 22 19 x 19 19 x 19 26 x 26
アクティブアンテナ
サポート
パッシブアンテナ
サポート

アンテナ検知
32kHz RTC入力
スタンバイピン
UART
USB
