時刻同期 GM200

スモールセル、LTE TDD、LTE-Aのデプロイメントのために
開発されたPTPエッジグランドマスター

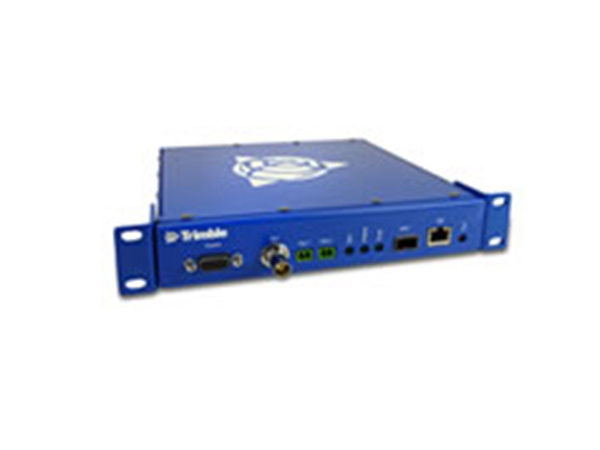

Thunderbolt GMC GM200 グランドマスタークロック

ProtempisのThundebolt PTPグランドマスタークロックは位相同期を必要とする無線ネットワークのために開発されました。
GM200は、LTEアドバンスのネットワークとサービスに不可欠な位相同期のため、UTC(協定世界時)にトレーサブルな時刻の継続的な利用を可能にします。
Thunderbolt PTP GM200は、業界トップであるProtempisのGNSSソリューションとホールドオーバー・テクノロジーを採用しています。

PTP GM200は、動作温度範囲が広くなっており、過酷な環境条件に耐えることができるので屋内と屋外の両方のデプロイメントをサポートします。</p

スモールセルの位相同期

Thunderbolt PTP GM200は、スモールセルを考慮し設計されただけではなく、マクロベースステーションが必要とする同期にも対応します。

Thunderbolt PTP GM200は、位相同期が必要なスモールセルネットワークをサポートします。
LTEとLTE Aサービスのため位相同期を最も効果的に実行する方法は、1.5μ秒の位相アリグメントを保証するために、グランドマスタークロックを目的のLTE基地局(eNodeBs)の近くに設置することです。

グランドマスターとeNodeBs間のネットワークのホップ数を減らすことにより、ネットワーク再構築のリスクとIEEE-1588の信号品質の負荷バリアンスが減少します。
ProtempisのGM200は、小型、ローコスト、優れた精度と信頼性、そしてデプロイメントオプションの柔軟性により、この戦略に完全に一致します。

LTE Aサービスに理想的

CoMP、elClC、eMBMSとキャリアアグリゲーションサービスは、同期ネットワークが位相同期をサポートするための再認定と再設計を要求します。
コンプライアンスなしの位相同期の仕様では、LTE A装置からのサービス低下もしくはサービス対象外といった結果となり、そして潜在的なサービスの停止に至るバンド幅の減少をもたらします。

位相同期をサポートするように現行ネットワークを設計することにより、LTE Aサービスのダウンタイムを短縮することができます。
位相同期は、現行の同期ネットワークの必要な場所にGM200を置くことで簡単にサポートできます。
コストが低いことで、LTE Aサービスが最適な水準のパフォーマンスを要求する、厳格な位相同期のスペックに対するサポートが必要な、いかなるネットワークにも加えることができます。

NEBSコンプライアンスは、GM200がエッジまたはアグリゲーションネットワークにデプロイすることを保証します。

入力 GNSS(GPS、QZSS、GLONASS、Beidou、Galileoo(*)
出力 イーサネット 1 x GigE RJ45
1 x SFP
プロトコル PTP(G.8275.1)
GNSSアンテナ SMA
プロトコル IEEE-1588(PTP)、IPv4、IPv6、Telnet、SFTP、SSH
ネットワーク管理 SNMPv2
HTTP(情報の閲覧のみ)
ユーザー
インターフェース
CLI モニタリングとマネージメント
Web UI モニターリングのみ

*ハードウェアは準備ができています:Galileo衛星を利用するにはファームウェアのアップデートが必要です。

時刻(TOD)精度 UTCから15ナノ秒(1シグマ)
タイムスタンプ精度 <10ナノ秒 rms
周波数精度 1.16 x 10-12(1日平均)
ホールドオーバー <1×10-10/24時間
時刻精度 PRCトラッキング <15ナノ秒(ロック)
ホールドオーバー <±1.5μ秒/4時間(7日間固定)
PTP GM 構成 64クライアント@128mps
測量精度 <3m 水平、<5m 垂直
電力消費 平均5W、最大10W
寸法(L、W、H) 20.8 x20 x 4.4
重量 <3kg(6lb
動作条件 温度 -40℃から+85℃
湿度 5%~95% RH非結露(+60℃)
保管温度 -55℃から+105℃
安全と環境 UL/CSA 60950-1
EN:60950-1, 300019
CE, CISPR22 class A
GR-63;レベル3
NEBS GR-1089 セクション2と3
ETSI(EN55022/EN55024)EN 300019, Class T3.2
電気 EMS、ESDイミュニティと感度
FCC Part15 Class A
EN 300 386, 55022 Class A, 55024, 61000-6-2/4
IEEE 1613-1
Telcordia GR-1089
同期 ITU G.8275(PRTC/T-GM)
IEEE IEEE 1588v2
環境 RoHS-II とWEEE指令
