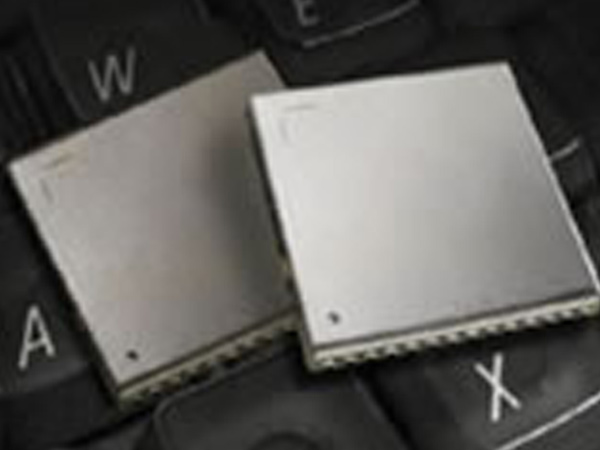

時刻同期 RES SMT 360

サイズに特徴がある
超小型マルチGNSSタイミングモジュール

微弱信号の環境に最適

Trimbleはフェムトセル(半径数メートルから数十メートルの極めて小さな無線通信エリア)やインビルディングシステムなど、もっとも過酷な微弱信号の環境で動作するようRES SMT 360タイミングモジュールを設計しました。
微弱信号の環境での安定したパフォーマンスにより、ユーザーはコストがかかるケーブル配線と外付けアンテナを省略することができます。
加えてRES SMT 360タイミングモジュールは最高レベルに増幅された感度が求められる環境で補助データを受信します。

RES SMT 360タイミングモジュールは高精度の1PPSのみならずPP2Sも出力して、ネットワークパフォーマンスを最大化し、地球レベルでシステム同期を可能にします。

標準的なタイミング特性

RES SMT 360タイミングモジュールは、T-RAIMアルゴリズム、自動セルフサーベイ、そして、正確な参考周波数を供給するGNSS発振器など、Trimbleの標準タイミング特性の多くを備えております。

キャリアボードと試験キットのオプション

RES SMT360タイミングモジュールはお客様のアプリケーション基板に直接装着することができます。
スターターキットはあなたがRES SMT 360を評価するのに必要な全てをご提供します。
キャリアボード、AC/DCパワーコンバーター、アンテナ、USBインターフェースケーブルなどがセットになっております。

受信信号 GPS、GLONASS、Galileo(注1)、Beidou、QZSS
ポジショニングシステム

SPS(標準測位サービス)、時系

1PPSタイミング精度 15ns(1シグマ)
ホールドオーバー安定性 <±7ナノ秒 over 5分間
(最小限1時間稼動)(100ppb over 24時間)
更新レート 1Hz
定格最小捕捉感度 -148dBm コールドスタート
定格最小追跡感度 -160dBm
初期位置算出時間(注2) <46秒(50%)、<50秒(90%) コールドスタート
再補足までの定格時間 <2秒(90%)
接続 28の表面実装キャスタレーション
シリアルポート 2シリアルポート
PPS/even second CMOS互換
LVTTLレベルパルス、1秒に1回
プロトコル TSIP、NMEA0183

注1)ハードウェアは用意:Galileo衛星を利用するにはファームウェアのアップデートが必要です。
注2)TTFFと再捕捉のために与えられるパフォーマンス基準と時刻は、GPS衛星の配置によります

筐体 メタルシールド
寸法

19mm (幅) x 19mm (長さ) x 2.54mm (高さ)

重量 シールド含めて1.8グラム(0.06オンス)
電圧範囲 3.3VDC ±5%
消費電力 最大0.5W

モジュール

評価用20ピーストレイがご利用いただけます。
生産量(テープリール/500個)
リファレンスボード I/OとRFコネクタの付いているキャリアボードにGNSSモジュールを実装。アンテナのオープン検知、ショート検知と保護されたRF回路を含む。
試験キット 耐久性のあるシールド筐体に入ったマザーボードのインターフェースに実装されたリファレンスボード、AC/DCパワーコンバーター、Bullet360アンテナ、USBインターフェースケーブル、TSIPとNMEAプロトコルのセット

アンテナ

Bullet360アンテナ
